บทนำ

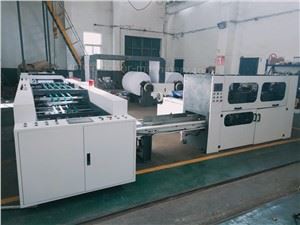

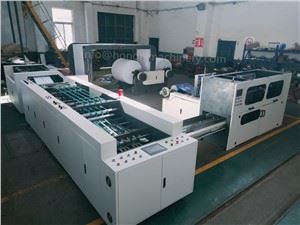

ที่ Honor Machinery Group เราได้พัฒนา Model Honor-A4-4 ซึ่งเป็นเครื่องตัดและบรรจุกระดาษขนาด A4 เหมาะอย่างยิ่งสำหรับการตัดในอุตสาหกรรมและการบรรจุกระดาษด้วยความเร็ว 20-25 ซองต่อนาที เครื่องตัดกระดาษอุตสาหกรรมสำหรับกระดาษสำเนา A4 นี้จะตัดม้วนกระดาษขนาดใหญ่เป็นขนาด A4 นอกจากนี้เรายังปรับแต่งขนาดผลิตภัณฑ์กระดาษตามความต้องการของลูกค้า ติดต่อ Honor วันนี้หากมีคำถามและเจ้าหน้าที่ที่เป็นมิตรของเราจะช่วยคุณค้นหาสิ่งที่คุณต้องการ นอกจากนี้ยังมีชิ้นส่วนเสริมสำหรับเครื่องห่อกระดาษอัตโนมัติของเรา
เครื่องตัดและบรรจุกระดาษ A4 จะวางกระดาษในรีมโดยตรงหลังจากตัดม้วนกระดาษ:
ม้วนกระดาษ:
กระดาษถ่ายเอกสาร:
สิทธิบัตรการประดิษฐ์สำหรับเครื่องตัดและบรรจุกระดาษ A4
1. อุปกรณ์รวบรวมแผ่นสำหรับเครื่องตัดกระดาษ
2. เครื่องตัดกระดาษเพลาสำหรับเครื่องตัด.
3. ห่อกระดาษอุปกรณ์พับสำหรับเครื่องบรรจุกระดาษสำเนา.
การแนะนำทางเทคนิคของเครื่องตัดและบรรจุกระดาษ A4
การตัดกระดาษสำเนาของเราแผ่น& เครื่องห่อรีม (รุ่น Honor - A4) เป็นอุปกรณ์กระดาษอุตสาหกรรมที่พัฒนาขึ้นใหม่โดยใช้เทคโนโลยีขั้นสูงเพื่อความเร็วในการผลิตสูง ด้วยความแม่นยำในการตัดสูงอุปกรณ์กระดาษอัตโนมัติเต็มรูปแบบได้มาตรฐานสากลประหยัดเวลาและแรงงาน
คุณสมบัติ
เครื่องตัดกระดาษและบรรจุภัณฑ์อัตโนมัติเต็มรูปแบบด้วยระบบควบคุม PLC และระบบอัตโนมัติเชิงกล กระบวนการทั้งหมดประกอบด้วยการคลี่ม้วนกระดาษการตัดการนับการขนส่งการจ่ายรีมและการบรรจุหีบห่อเพื่อลดความเข้มของแรงงาน
การกำหนดค่าเครื่องตัดและบรรจุกระดาษ A4
1 | ระบบควบคุมการโหลดม้วนแบบไม่ใช้เพลา | 2 ชุด |
2 | ระบบควบคุมแรงตึงขั้นสูง - | 4 ชุด |
3 | กลไกป้องกันการแปรปรวน | 4 ชุด |
4 | มีดตัด | 5 ชุด |
5 | มีดตัดขวางพร้อมกัน | 1 ชุด |
6 | ระบบป้อนกระดาษความเร็วสูง | 3 ชุด |
7 | ระบบป้อนกระดาษความเร็วต่ำ | 2 ชุด |
8 | ระบบตัดแต่งและระบายขอบ - | 1 ชุด |
9 | การสั่นแบบ 2D ทำให้แผ่นเป็นระเบียบ อุปกรณ์ยกสกรูที่ใช้ในการรวบรวมแผ่นสำหรับรีม | 1 ชุด |
10 | อุปกรณ์นับ PLC | 1 ชุด |
11 | รีมของอุปกรณ์ดีดกระดาษตามยาว | 1 ชุด |
12 | การแจ้งเตือนข้อผิดพลาด PLC และระบบหยุดระบบควบคุม PLC | 1 ชุด |
พารามิเตอร์ทางเทคนิคหลักของเครื่องตัดและบรรจุกระดาษ A4
สูงสุด ความกว้างของม้วนกระดาษ | 846 มม |
ความกว้างของการตัดสุทธิ | 840 มม |
จำนวนเครื่องมือตัด | 4 ใบ - A4 210 มม. (กว้าง) |
เส้นผ่านศูนย์กลางของม้วนกระดาษ | 400-1200 มม |
เส้นผ่านศูนย์กลางของแกนม้วนกระดาษ' | 3" (76.2 มม.) หรือ 6" (152.4 มม.) |
น้ำหนักแผ่นกระดาษ | 60-100g/ m² |
ความยาวของกระดาษที่ตัด | A4 (297 มม.) |
ปริมาณกระดาษ | 0-500 แผ่น |
สูงสุด รีมความสูง | 65 มม |
ออกแบบความเร็วในการตัดกระดาษ | 160m / นาที |
ความเร็วในการตัด | 538 ครั้ง / นาที |
รอบเวลาของแต่ละรีม | 4.3 / นาที |
ความเร็วในการตัดกระดาษ | 130m / นาที |
ทำงานตัดความเร็ว | 437 ครั้ง / นาที |
ความเร็วในการส่งรีม | 3.5 / นาที (14 รีม / นาที) |
ความแม่นยำในการตัดกระดาษ | ± 0.2 มม |
สภาพการตัดกระดาษ | 1. ความเร็วคงที่ |
การแพร่เชื้อ | การแปลงความถี่ AC ควบคุมความเร็วแบบไม่ต่อเนื่อง |
แหล่งพลังงานหลัก | 3 เฟส / 380v / 50Hz |
ควบคุมแรงดันไฟฟ้า | 220 โวลต์ AC / 22 โวลต์ DC |
กำลังไฟทั้งหมด | 35 กิโลวัตต์ |
ปริมาณการใช้อากาศ | 300NL / นาที |
แรงดันลม | 6 บาร์ |
ขนาดโดยรวม (หน่วยตัด) | 15000 × 2750 × 2100 มม |
น้ำหนัก (หน่วยตัด) | 12 T |
ขนาดโดยรวม (หน่วยบรรจุ) | 6000 × 3400 × 1600 มม |
น้ำหนัก (หน่วยตัด) | 2.5 T |
แนะนำโดยละเอียดสำหรับเครื่องตัดและบรรจุกระดาษ A4
หน่วยโหลดม้วน | ประกอบด้วยม้วนคลี่ 4 ม้วนและเบรกพลังงานแม่เหล็กขั้นสูงและระบบไฮดรอลิกเพื่อให้กระดาษถูกป้อนอย่างเสถียรโดยไม่ยับหรือฉีกขาด |
หน่วยตัด | ใช้มีดกรีดของ Delsar&# 39 จากอิตาลีเป็นมีดที่มีการแบ่งส่วนที่ดีกว่าและอายุการใช้งานนานกว่ามีดจากแบรนด์อื่น ๆ ถึง 3 เท่า |
หน่วยแผ่น | ใช้ลูกกลิ้งยางที่ทนต่อการสึกหรอและเทคโนโลยีเตาอบไซโคลตรอนคู่ขั้นสูงเพื่อการตัดที่แม่นยำและอายุการใช้งานที่ยาวนาน |
ใช้มีดหล่อแข็งยี่ห้อ' s St Paul ของเยอรมนี มีดรุ่นนี้มีอายุการใช้งานยาวนานกว่ามีดที่คล้ายกันจากแบรนด์อื่น ๆ ถึง 6 เท่า | |
หน่วยลำเลียง 1 | ใช้สายพาน ContiTech&# 39 จากเยอรมนีและหน้าจอสัมผัส Weinview จากไต้หวัน |
แผ่นซ้อนหน่วย | ใช้กระบอกสูบที่ไม่มีก้านลูกสูบและมอเตอร์ขึ้นลงจากประเทศเยอรมนีช่วยลดการสั่นสะเทือนและเสียงดัง |
หน่วยลำเลียง 2 | ลำเลียงรีมแผ่นไปยังหน่วยห่ออย่างมั่นคง |
ห่อหน่วย | ห่อรีมแผ่น (500 ชิ้น) โดยอัตโนมัติ |
ส่วนประกอบไฟฟ้า | ใช้ Siemens' สวิตช์ตาแมวของ PLC และ Omron&# 39 ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนาน
|
